Struktur Jalan Rel

A. Definisi Struktur Jalan Rel

Struktur jalan rel merupakan suatu konstruksi yang direncanakan sebagai prasarana atau infrastruktur perjalanan kereta api. Gambar di bawah ini menjelaskan gambar konstruksi jalan rel yang tampak secara visual dan secara skematik digambarkan dalam potongan melintang.

Skematik Potongan Melintang

Secara konstruksi, jalan rel dibagi dalam dua bentuk konstruksi, yaitu:

  1. Jalan rel dalam konstruksi timbunan,
  2. Jalan rel dalam konstruksi galian.
Jalan rel dalam konstruksi timbunan biasanya terdapat pada daerah persawahan atau daerah rawa, sedangkan jalan rel pada konstruksi galian umumnya terdapat pada medan pegunungan. Gambar di bawah ini menunjukkan contoh potongan konstruksi jalan rel pada daerah timbunan dan galian.
Potongan Jalan Rel pada Timbunan

Potongan Jalan Rel pada Galian

Struktur jalan rel dibagi ke dalam dua bagian struktur yang terdiri dari kumpulan komponen-komponen jalan rel yaitu:
  1. Struktur bagian atas, atau dikenal sebagai superstructure yang terdiri dari komponen-komponen seperti rel (rail), penambat (fastening) dan bantalan (sleeper, tie).
  2. Struktur bagian bawah, atau dikenali sebagai substructure, yang terdiri dari komponen balas (ballast), subbalas (subballast), tanah dasar (improve subgrade) dan tanah asli (natural ground). Tanah dasar merupakan lapisan tanah di bawah subbalas yang berasal dari tanah asli tempatan atau tanah yang didatangkan (jika kondisi tanah asli tidak baik), dan telah mendapatkan perlakuan pemadatan (compaction) atau diberikan perlakuan khusus (treatment). Pada kondisi tertentu, balas juga dapat disusun dalam dua lapisan, yaitu : balas atas (top ballast) dan balas bawah (bottom ballast).
Konstruksi jalan rel merupakan suatu sistem struktur yang menghimpun komponen-komponennya seperti rel, bantalan, penambat dan lapisan fondasi serta tanah dasar secara terpadu dan disusun dalam sistem konstruksi dan analisis tertentu untuk dapat dilalui kereta api secara aman dan nyaman. Gambar di bawah ini menjelaskan bagian-bagian struktur atas dan bawah konstruksi jalan rel dan secara skematik menjelaskan keterpaduan komponen-komponennya dalam suatu sistem struktur.

B. Komponen-Kompenen Penyusun Jalan Rel

Struktur jalan rel dibagi ke dalam dua bagian struktur yang terdiri dari kumpulan komponen-komponen jalan rel yaitu:

  1. Struktur bagian atas, atau dikenal sebagai superstructure yang terdiri dari komponen-komponen seperti rel (rail), penambat (fastening) dan bantalan (sleeper, tie).
  2. Struktur bagian bawah, atau dikenali sebagai substructure, yang terdiri dari komponen balas (ballast), subbalas (subballast), tanah dasar (improve subgrade) dan tanah asli (natural ground). Tanah dasar merupakan lapisan tanah di bawah subbalas yang berasal dari tanah asli tempatan atau tanah yang didatangkan (jika kondisi tanah asli tidak baik), dan telah mendapatkan perlakuan pemadatan (compaction) atau diberikan perlakuan khusus (treatment). Pada kondisi tertentu, balas juga dapat disusun dalam dua lapisan, yaitu : balas atas (top ballast) dan balas bawah (bottom ballast).


Secara umum komponen-komponen penyusun jalan rel dijelaskan sebagai berikut:

1. Rel (Rail)

Rel merupakan batangan baja longitudinal yang berhubungan secara langsung, dan memberikan tuntunan dan tumpuan terhadap pergerakan roda kereta api secara berterusan. Oleh karena itu, rel juga harus memiliki nilai kekakuan tertentu untuk menerima dan mendistribusikan beban roda kereta api dengan baik.

2. Penambat (Fastening System)

Untuk menghubungkan diantara bantalan dengan rel digunakan suatu sistem penambat yang jenis dan bentuknya bervariasi sesuai dengan jenis bantalan yang digunakan serta klasifikasi jalan rel yang harus dilayani.

3. Bantalan (Sleeper)

Bantalan memiliki beberpa fungsi yang penting, diantaranya menerima beban dari rel dan mendistribusikannya kepada lapisan balas dengan tingkat tekanan yang kecil, mempertahankan sistem penambat untuk mengikat rel pada kedudukannya, dan menahan pergerakan rel arah longitudinal, lateral dan vertikal. Bantalan terbagi menurut bahan konstruksinya, seperti bantalan besai, kayu maupun beton. Perancangan bantalan yang baik sangat diperlukan supaya fungsi bantalan dapat optimal.

4. Lapisan Fondasi Atas atau Lapisan Balas (Ballast)

Konstruksi lapisan balas terdiri dari material granular/butiran dan diletakkan sebagai lapisan permukaan (atas) dari konstruksi substruktur. Material balas yang baik berasal dari batuan yang bersudut, pecah, keras, bergradasi yang sama, bebas dari debu dan kotoran dan tidak pipih (prone). Meskipun demikian, pada kenyataannya, klasifikasi butiran di atas sukar untuk diperoleh/dipertahankan, oleh yang demikian, permasalahan pemilihan material balas yang ekonomis dan memungkinkan secara teknis masih mendapat perhatian dalam kajian dan penelitian. Lapisan balas berfungsi untuk menahan gaya vertikal (cabut/uplift), lateral dan longitudinal yang dibebankan kepada bantalan sehingga bantalan dapat mempertahankan jalan rel pada posisi yang disyaratkan.

5. Lapisan Fondasi Bawah atau Lapisan Subbalas (Subballast)

Lapisan diantara lapisan balas dan lapisan tanah dasar adalah lapisan subbalas. Lapisan ini berfungsi sebagaimana lapisan balas, diantaranya mengurangi tekanan di bawah balas sehingga dapat didistribusikan kepada lapisan tanah dasar sesuai dengan tingkatannya.

6. Lapisan Tanah Dasar (Sugrade)

Lapisan tanah dasar merupakan lapisan dasar pada struktur jalan rel yang harus dibangun terlebih dahulu. Fungsi utama dari lapisan tanah dasar adalah menyediakan landasan yang stabil untuk lapisan balas dan subbalas. Perilaku tanah dasar adalah komponen substruktur yang sangat penting yang mana memiliki peranan yang signifikan berkait pada sifat teknis dan perawatan jalan rel.

C. Kriteria Struktur Jalan Rel

1. Kekakuan (Stiffness)

Kekakuan struktur untuk menjaga deformasi vertikal dimana deformasi vertikal yang diakibatkan oleh distribusi beban lalu lintas kereta api merupakan indikator utama dari umur, kekuatan dan kualitas jalan rel. Deformasi vertikal yang berlebihan akan menyebabkan geometrik jalan rel tidak baik dan keausan yang besar diantara komponen-komponen struktur jalan rel.

2. Elastisitas (Elastic/Resilience)

Elastisitas diperlukan untuk kenyamanan perjalanan kereta api, menjaga patahnya as roda, meredam kejut, impact, getaran vertikal. Jika struktur jalan rel terlalu kaku, misalnya dengan pemakaian bantalan beton,maka untuk menjamin keelastikan struktur dapat menggunakan pelat karet (rubber pads) di bawah kaki rel.

3. Ketahanan terhadap Deformasi Tetap

Deformasi vertikal yang berlebihan akan cenderung menjadi deformasi tetap sehingga geometrik jalan rel (ketidakrataan vertikal, horisontal dan puntir) menjadi tidak baik, yang pada akhirnya kenyamanan dan keamanan terganggu.

4. Stabilitas

Jalan rel yang stabil dapat mempertahankan struktur jalan pada posisi yang tetap/semula (vertikal dan horisontal) setelah pembebanan terjadi. Untuk ini diperlukan balas dengan mutu dan kepadatan yang baik, bantalan dengan penambat yang selalu terikat dan drainasi yang baik.

5. Kemudahan untuk Pengaturan dan Pemeliharaan (Adjustability)

Jalan rel harus memiliki sifat dan kemudahan dalam pengaturan dan pemeliharaan sehingga dapat dikembalikan ke posisi geometrik dan struktur jalan rel yang benar jika terjadi perubahan geometri akibat beban yang berjalan.

D. Klasifikasi Jalan Rel Menurut PD. 10 Tahun 1986

Secara umum jalan rel dibedakan menurut beberapa klasifikasi, antara lain:

1. Penggolongan menurut Lebar Sepur

Lebar sepur merupakan jarak terkecil diantara kedua sisi kepala rel, diukur pada daerah 0 – 14 mm di bawah permukaan teratas kepala rel.

  • Sepur Standar (standard gauge), lebar sepur 1435 mm, digunakan di negara-negara Eropa, Turki, Iran, USA dan Jepang.
  • Sepur Lebar (broael gauge), lebar sepur > 1435 mm, digunakan pada negara Finlandia, Rusia (1524 mm), Spanyol, Pakistan, Portugal dan India (1676 mm).
  • Sepur Sempit (narrow gauge), lebar sepur < 1435 mm, digunakan di negara Indonesia, Amerika Latin, Jepang, Afrika Selatan (1067 mm), Malaysia, Birma, Thailand, dan Kamboja (1000 mm).
2. Penggolongan Kelas Jalan Rel Menurut Kecepatan Maksimum yang Diijinkan untuk Indonesia
  • Kelas Jalan I: 120 km/jam
  • Kelas Jalan II : 110 km/jam
  • Kelas Jalan III : 100 km/jam
  • Kelas Jalan IV : 90 km/jam
  • Kelas Jalan V : 80 km/jam

3. Penggolongan Kelas Jalan Rel Menurut Daya Lintas Kereta Api (juta ton/tahun) yang Diijinkan untuk Indonesia

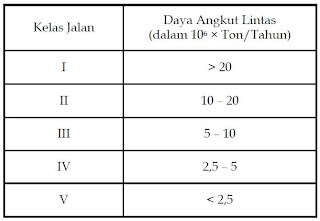

Tabel Penggolongan Kelas Jalan Rel Menurut Daya Lintas Kereta Api (juta ton/tahun) yang Diijinkan untuk Indonesia


Tabel Penggolongan Kelas Jalan Rel
4. Penggolongan Berdasarkan Kelandaian (Tanjakan) Jalan
  • Lintas Datar : kelandaian 0 - 10 ‰
  • Lintas Pegunungan : kelandaian 10 - 40 ‰
  • Lintas dengan rel gigi : kelandaian 40 - 80 ‰
  • Kelandaian di emplasemen : kelandaian 0 s.d. 1,5 ‰
5. Penggolongan Menurut Jumlah Jalur
  • Jalur Tunggal : jumlah jalur di lintas bebas hanya satu, diperuntukkan untuk melayani arus lalu lintas angkutan jalan rel dari 2 arah.
    Jalur Tunggal
  •  Jalur Ganda : jumlah jalur di lintas bebas > 1 ( 2 arah) dimana masing-masing jalur hanya diperuntukkan untuk melayani arus lalu lintas angkutan jalan rel dari 1 arah.
Jalur Ganda
